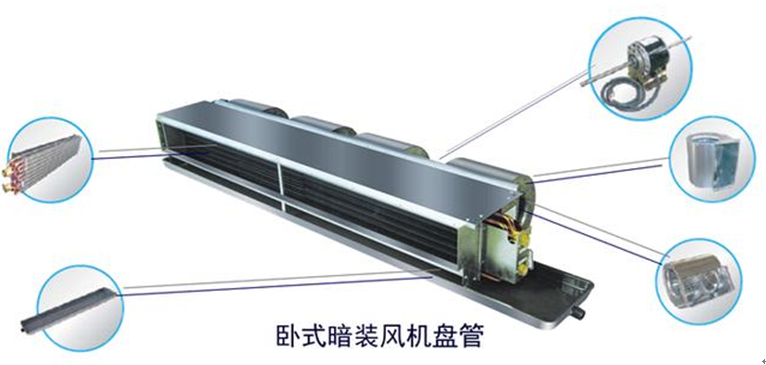

風機盤管是空調系統的常用終端設備。冷卻或加熱后的空氣通過機組中的冷水或熱水盤管送入室內，以降低或提高室內溫度，滿足人們的舒適需求。。

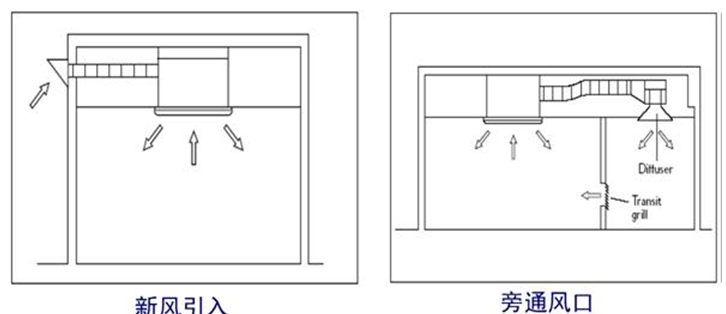

    風機盤管機組的工作原理：室內或機組外的空氣不斷循環，使空氣通過冷水(熱水)盤管機組后冷卻(加熱)，保持室溫的穩態。通常，新鮮空氣經新鮮空氣單元處理后送入房間，以滿足空調房間的新鮮空氣量需求。。

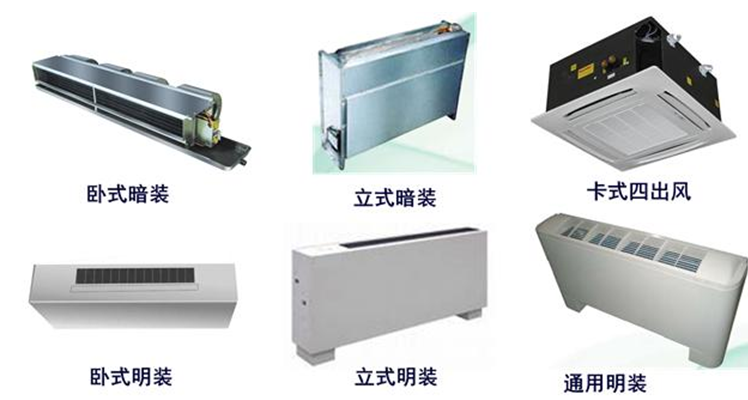

    風機盤管機組的類型和型號：風機盤管機組按其形式可分為六種：水平安裝、水平開口安裝、垂直隱蔽安裝、垂直開口安裝、夾緊式、一般開口安裝等。

    根據冷凝泵的有無，可以分為普通型和豪華型。
    根據管子的數量，它可以分為兩排管子和三排管子。。
    注：風機盤管提到的排數是指風機盤管表面冷卻器的銅管排數。一般來說，兩排是兩排銅管，每排8根，共16根。三排是三排銅管，每排有8根，共計24根銅管。銅管越多，冷卻效果越好。

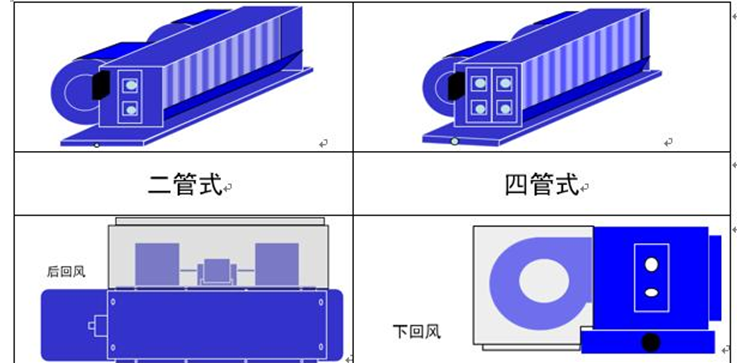

    根據標準可分為兩個控制和四個控制。兩種控制：普通風機盤管機組夏季使用冷水冷卻，冬季使用熱水加熱。四大規定：主要用于一些豪華的地方，可以同時使用冷水和熱水，也就是說，有些房間可以根據需要進行冷卻，有些房間可以進行加熱。

    左右判斷模式：面對風機盤管出風口，冷熱介質進、出口管留在左側，反之亦然。
    風量范圍：350~2380m3/h
    冷卻能力范圍：2-13kw
    冷凍水系統：兩個控制器和四個控制器。

    風機盤管裝置的安裝：
    1、基本常識：
    (1)室內風機盤管機組應水平安裝。
    (2)使用直徑為φ10毫米的φ吊桿吊裝。吊桿應進行防銹處理，不得用內部機器的固定螺母松開。
    (3)吊裝位置應符合室內空氣循環和圖紙要求，吊裝位置與樓板之間應有一定距離。
    (4)分集水器安裝方式：水模塊與管匯之間的主管采用φ40或φ32的PPR管，分集水器與風機盤管之間采用鋁塑管連接，流量分布均勻，不易發生泄漏。水壓試驗壓力0。6兆帕持續2小時，無泄漏。
    (5)管道必須保溫，保溫層厚度為20mmm，冷凝水管道保溫層厚度為10mm。
    (6)用u型卡或其他方式固定保溫材料，保溫材料的壓縮量不超過2-3毫米。
    (7)冷凝水管道應保持一定坡度，自然排水風機盤管排水出口坡度不小于1%，以保證排水暢通。滿水試驗不漏水，排水試驗不蓄水。
    (8)管道由吊架固定。

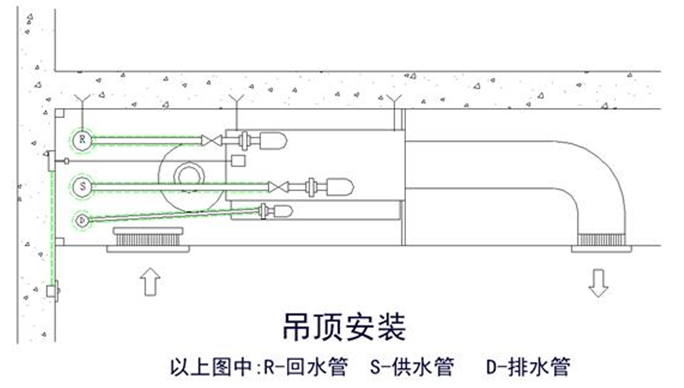

    2。安裝示意圖：
